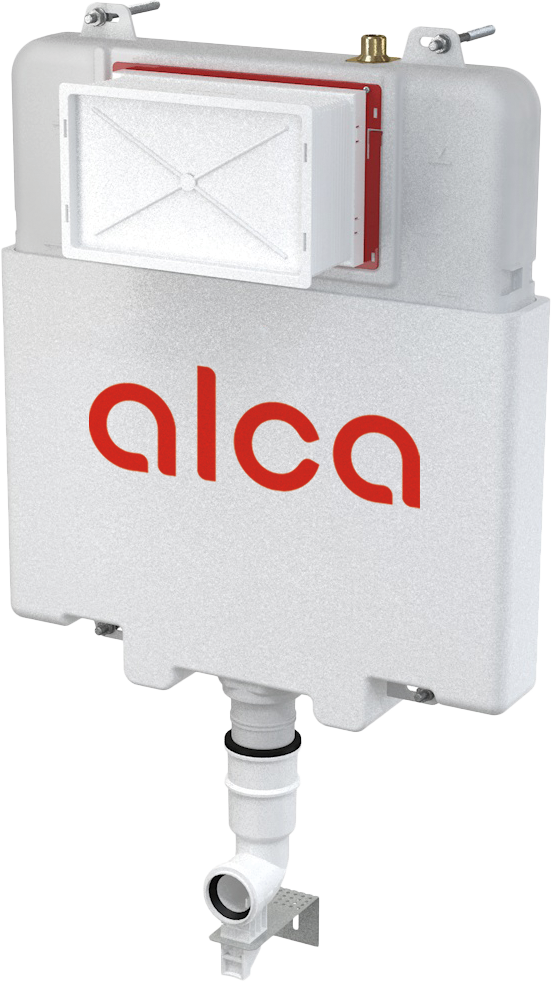

Ugradbeni vodokotlić za mokru ugradnju

AM1112 Basicmodul Slim

Priključak za vodu sa stražnje strane ili odozgo preko montažnih otvoraG1/2 "
Funkcionalni raspon tlaka vode0,05 – 1,6 MPa
Preporučeni raspon tlaka vode0,3 – 0,5 MPa
Standardno podešavanje velikog ispiranja6 l
Standardno podešavanje malog ispiranja3 l
Higijenska rezerva3 l
Volumen vode u spremniku9 l
  • Za zidanje i obzidavanje - dubina ugradnje od samo 83 mm
  • Za ugradnju samostojećih ili podnih WC školjki
  • Kutni ventil s mogućnošću spajanja na Mepla cjevovodni sustav
  • Polistirenska izolacijska konstrukcija sprječava kondenzaciju na površini spremnika i prigušuje prijenos vibracija sa spremnika na građevinsku konstrukciju
  • Dvostruko ispiranje, neovisno podesivo s higijenskom rezervom
  • Kompatibilno sa svim Alca tipkama osim senzorskih tipki i NIGHT LIGHT
  • Vodokotlić je izrađen od jednog komada, što jamči 100% nepropusnost
  • Servisni radovi bez alata
  • Poklopac servisnog otvora pojednostavljuje ugradnju i sprječava ulazak vlage i prljavštine
  • Visina montaže 1070 mm
  • Dubina ugradnje podesiva između 20–60 mm
  • Dubina ugradnje 83 mm
  • Materijal: polipropilen
  • EN 14124, EN 14055
Količina (paket) 1 kom
Količina (paleta) 20 kom
Dimenzije (komad) 965×515×110 mm
Dimenzije (paket) 965×110×515 mm
Težina (komad) 5,1675 kg
Težina (paket) 5,1675 kg
Težina (paleta) 123,35 kg
  • Spremnik sa setom za punjenje i pražnjenje
  • Navojni spoj 1/2" s integriranim kutnim ventilom 1/2"–3/8"
  • Set za pričvršćivanje: kombinirani vijak Ø8×120 – 4 kom, tipla Ø12 – 4 kom, vijak 5×40, tipla Ø8
  • Priključni set Ø40 za spajanje WC školjke na dovod vode iz vodokotlića
  • Dvodijelni poklopac otvora za servis, lako se skraćuje
M0005-NDWater supply ring A100
M0080-NDSleeve cover for WC systems
M0243-NDNut for angle valve bracket
M0603-NDCuff
M0604-NDInlet sealing
M0613-NDHolder
M0615-NDHolder lock
M958-NDCover with mechanism for WC systems Slim
M961-NDSet for exchange of inlet fill valve - Slim
MN0082-NDSpacer for WC cistern Slim
MN0091-NDFrame sleeve for WC systems
MN0092C-NDFrame for WC system sleeve
MN0116-NDPipe with O-ring for WC systems Slim
MN1238-NDWater supply elbow AM112
MS0018C-NDFill valve bracket for WC systems Slim
MS0070-NDCombi screw M8×120 Zn
N0150-NDSpacer for inlet fill valve – Slim
P165-NDAngle valve with bracket and nut
P211-NDShut valve Schell replacement kit
S0956-NDRosette DN40
Z0007-NDWrapping seal DN60/40
Naziv datoteke Veličina Akcija
icon AM1112 Basicmodul Slim - CAD drawing.dwg 823.36 kB Preuzmi link icon
icon AM1112 Basicmodul Slim - CAD drawing.dxf 2.37 MB Preuzmi link icon
icon AM1112 Basicmodul Slim - Installation instructions.pdf 1.15 MB Preuzmi link icon
Product codeEANTechnical sheet
AM11128595580550981Technický list
play button
Servis WC modulů Slim
