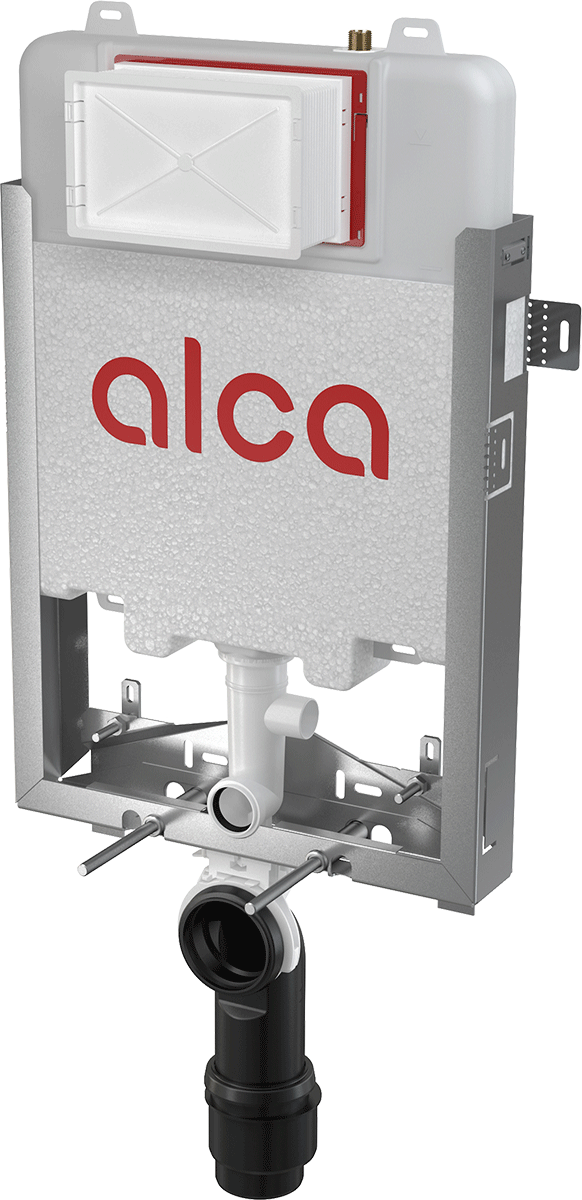

Ugradbeni vodokotlić za mokru ugradnju

AM1115/1000 Renovmodul Slim

Detalji o proizvodu

Priključak za vodu sa stražnje strane ili odozgo preko montažnih otvora	G1/2 "
Funkcionalni raspon tlaka vode	0,05 – 1,6 MPa
Preporučeni raspon tlaka vode	0,3 – 0,5 MPa
Standardno podešavanje velikog ispiranja	6 l
Standardno podešavanje malog ispiranja	3 l
Higijenska rezerva	3 l
Volumen vode u spremniku	9 l
Ispitivanje otpornosti	400 kg

Klizni mehanizam držača odvoda u osam položaja na udaljenosti od 0-93 mm
Kutni ventil s mogućnošću spajanja na Mepla cjevovodni sustav
Tehničko rješenje omogućuje sidrenje na neravnu površinu izrezanu u zidu bez potrebe za poravnavanjem stražnjeg zida unutar 50 mm
Pocinčana noseća konstrukcija s četiri zglobna nosača za jednostavnu ugradnju
Polistirenska izolacijska konstrukcija sprječava kondenzaciju na površini spremnika i prigušuje prijenos vibracija sa spremnika na građevinsku konstrukciju
Dvostruko ispiranje, neovisno podesivo s higijenskom rezervom
Kompatibilno sa svim Alca tipkama
Servisni radovi bez alata
Uklonjivi polistirenski dio za jednostavan pristup tijekom ugradnje
Vodokotlić je izrađen od jednog komada, što jamči 100% nepropusnost
Poklopac servisnog otvora pojednostavljuje ugradnju i sprječava ulazak vlage i prljavštine
Visina montaže 1070 mm
Dubina ugradnje podesiva između 20–60 mm
Dubina ugradnje 86 mm, s odvodnim koljenom 125 mm
Materijal noseće konstrukcije: pocinčani metal

Spremnik sa setom za punjenje i pražnjenje
Pocinčani okvir uključujući noseću konstrukciju
Navojni spoj 1/2" s integriranim kutnim ventilom 1/2"–3/8"
Set za pričvršćivanje: vijak Ø8×60 – 4 kom, tipla Ø12 – 4 kom
Set za montažu WC školjke: navojna šipka M12 – 2 kom, podloške – 4 kom, poklopac – 2 kom, matice – 2 kom, zaštita za navoj – 2 kom
Koljeno odvoda HT 90/110 polipropilen
Brtva dovoda, polipropilenska brtva, valoviti uložak
Brtva za odvod, polipropilenski nastavak, brtva nastavka
Set poklopaca za zaštitu spojnih otvora tijekom ugradnje sustava
Dvodijelni poklopac otvora za servis, lako se skraćuje

P211-ND

Shut valve Schell replacement kit

Naziv datoteke	Veličina	Akcija
AM1115/1000 Renovmodul Slim - Installation instructions.pdf	9.05 MB	Preuzmi
AM1115/1000 Renovmodul Slim - CAD drawing.dwg	534.07 kB	Preuzmi
AM1115/1000 Renovmodul Slim - CAD drawing.dxf	1.9 MB	Preuzmi
